- Kod produktu: proto

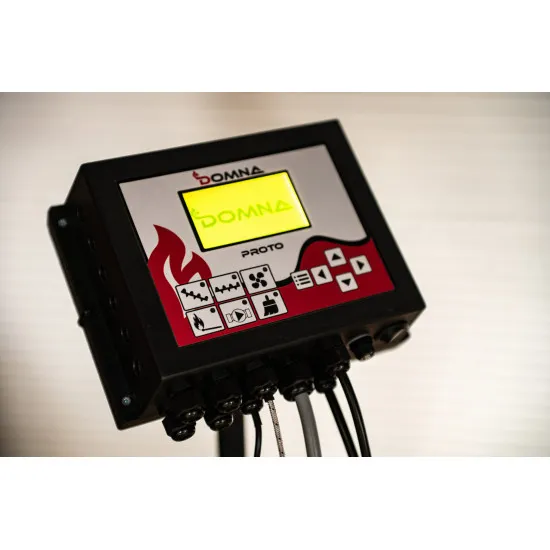

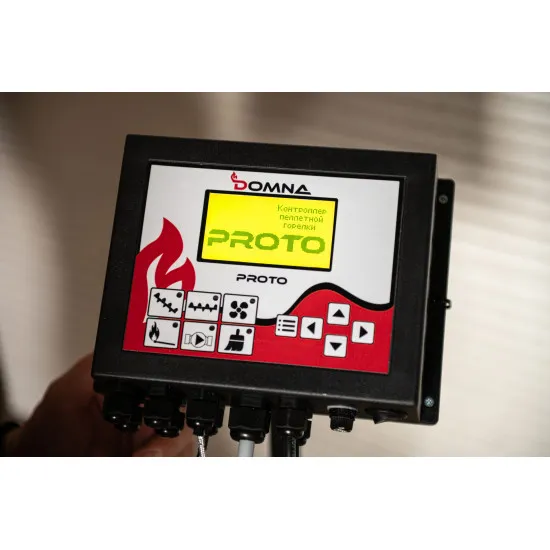

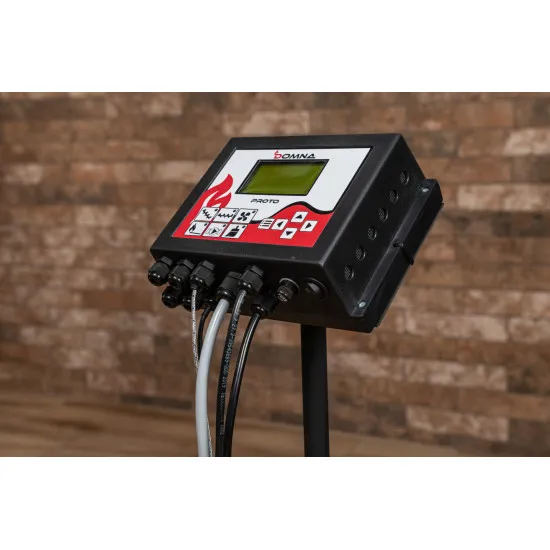

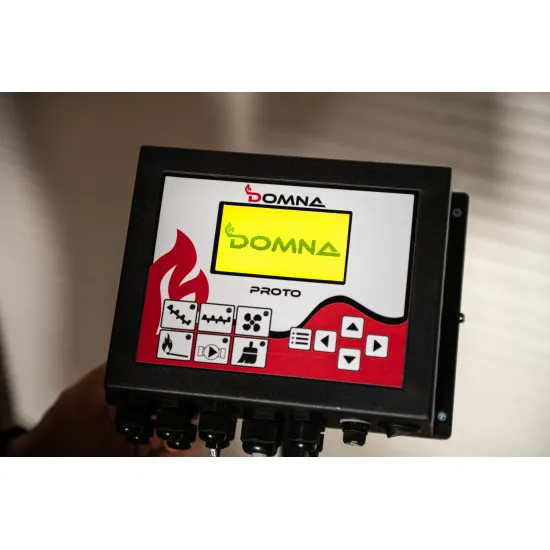

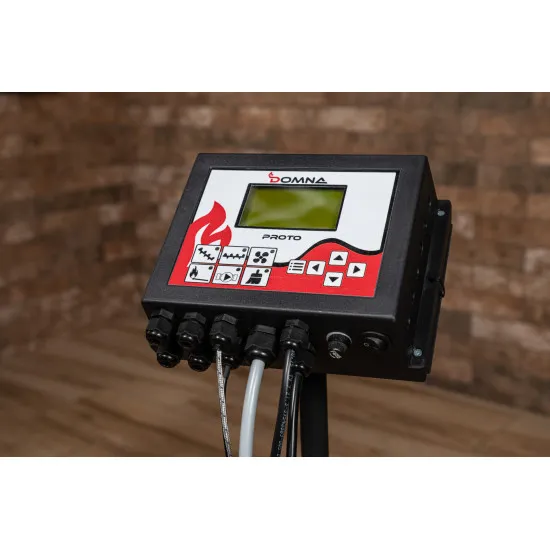

Sterownik Domna Proto
Kontroler to mikroprocesorowe urządzenie programowalne z pamięcią, przeznaczone do zarządzania pracą kotła na pellet z automatycznym podawaniem paliwa, wykorzystując czujnik optyczny płomienia oraz zaawansowane algorytmy sterowania. Zapewnia on prostotę obsługi oraz pełną automatyzację procesu spalania.
Kontroler Proto jest przeznaczony do zarządzania palnikiem na pellet typu faklowego.
Kontroler steruje:
- podajnikiem zasobnika
- podajnikiem palnika
- pompą obiegu ciepła
- grzałką do rozpalania
- mechanizmem czyszczenia
- wentylatorem nadmuchowym
Kontroler może pracować w następujących trybach:
- podgrzewanie/podtrzymanie (płomień)
- start/stop
- modulacja (zmiana mocy od 0% (płomień) do 100%)
*W trybie „Modulacja” wykorzystywany jest uproszczony algorytm PID (P), który ustala interwały czasowe podajnika oraz poziom mocy wentylatora w celu precyzyjnego utrzymania zadanych temperatur.
Kontroler realizuje:
- regulację procesu spalania pelletu poprzez zmianę ilości paliwa
podawanego podajnikiem oraz ilości powietrza tłoczonego przez wentylator.
- regulację temperatury czynnika grzewczego
- regulację temperatury w pomieszczeniu za pomocą czujnika temperatury pomieszczenia (termostat)
- regulację temperatury za pomocą czujnika spalin
- zapisywanie w pamięci nieulotnej statystyk pracy palnika oraz przypadków awaryjnych
- kontrolę procesu rozpalania i wygaszania za pomocą czujnika optycznego lub czujnika spalin
Kontroler jest produkowany w plastikowej obudowie jako samodzielne urządzenie.
| Funkcje | Plum EcoMax 360 | Plum EcoMax 860 | Plum EcoMax 362 | Domna Proto |
| Zasilanie kontrolera | 230 V~, 50 Hz | |||
| Pobór prądu (kontroler) | 13.8 W | 9.2 W | 13.8 W | 5 W |
| Klasa ochrony kontrolera | IP 20 | IP 40 | ||
| Temperatura otoczenia | 0…50°C | 5…50°C | ||
| Wilgotność względna | 5…85%, bez kondensacji pary wodnej | |||
| Zakres pomiaru t czujników CT4 | 0…100°C | |||
| Zakres pomiaru t czujników CT10 | - | - | -40…110°C | - |
| Zakres pomiaru t czujników CT2s-2k/Pt-1000 | - | 0…300°C | ||
| Dokładność pomiaru t czujnikami CT4, CT10, CT2s/Pt-1000 | ±2°C | |||
| Złącza | Śrubowe, przekrój przewodu do 2,5 mm², moment dokręcania 0,5 Nm, długość odizolowania 6 mm | |||
| Ekran, px | Monochromatyczny, 128×64 | Kolorowy, 480×272 z panelem dotykowym | Kolorowy, 480×272 z panelem dotykowym | Monochromatyczny, 128×64 |
| Wymiary, mm | 234x225x64 | 224x200x80 | 234x225x64 | 198x144x75 |
| Waga | 1 kg | 2 kg | 1,4 kg | 0,7 kg |
| Normy | PN-EN 60730-2-9, PN-EN 60730-1 | - | ||
| Funkcja | Plum EcoMax 360 | Plum EcoMax 860 | Plum EcoMax 362 | Domna Proto |
| Podajnik ślimakowy pelletu | + | + | + | + |
| Stoker (wewnętrzny ślimak palnika) | + | + | + | + |
| Automatyczne rozpalanie | + | + | + | + |
| Wentylator palnika | + | + | + | + |
| Drugi wentylator palnika lub wyciąg | – | + | + | – |
| Napęd czyszczenia rusztu | + | + | + | + |
| Pompka CO (ogrzewanie centralne) | + | + | + | + |
| Pompka CWU (ciepła woda użytkowa) | + | + | + | – |
| Czujnik STB | + | + | + | – |
| Ekran dotykowy | – | + | + | – |
| Sterowanie zaworem 3- lub 4-drogowym | – | + | + | – |
| Sterowanie pogodowe | + | + | + | – |
| Współpraca z termostatem pokojowym | + | + | + | + |
| Sterowanie i monitoring przez internet/aplikację | + | + | + | – |
| Sterowanie buforem | – | + | + | – |
| Praca według harmonogramu | + | + | + | – |
| Nocna redukcja temperatury | + | + | + | – |
| Możliwość podłączenia sondy Lambda | – | + | + | – |
| Możliwość podłączenia falownika do wentylatora | – | – | + | – |
| Wielojęzyczność | + | + | + | – |
| Aktualizacja oprogramowania | – | + | + | – |
| Modulacja mocy (woda/powietrze) | +/- | +/+ | +/+ | +/+ |
- Kontroler w zależności od wybranego modelu
- Czujnik optyczny (fotodetektor) OCP, przewód 2m – 1 szt.
- Czujniki temperatury CT4 – 3 szt.
- Czujnik spalin CT2s-2k (0/+300 °C) – 1 szt. (opcjonalnie)
